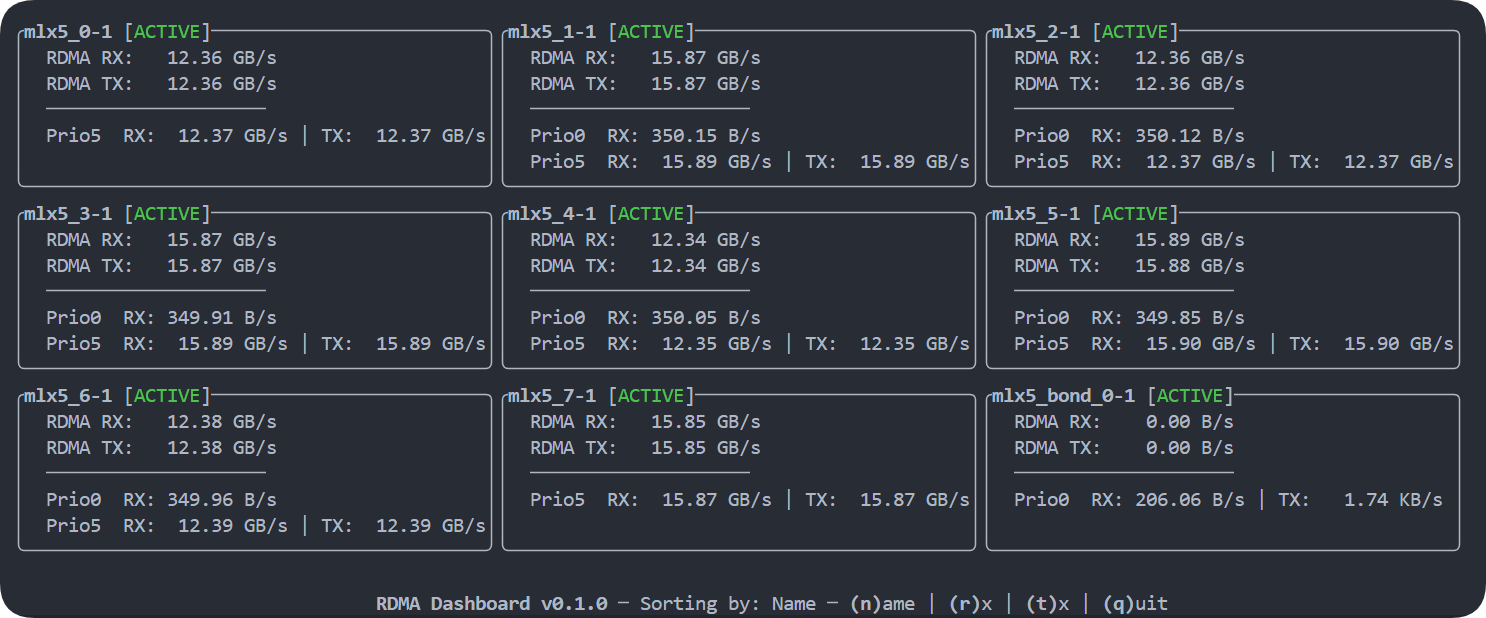

一个用于监控 RDMA/InfiniBand 端口统计的高性能 TUI（文本用户界面）。

该项目采用 Rust 实现，旨在提供一个响应迅速、信息密度高且零依赖的监控工具。它通过并发架构确保 UI 的流畅性，并通过动态布局最大限度地利用终端空间。

兼容性

• 操作系统: 本工具仅为 Linux 设计和测试。
• 协议环境: 主要在 RoCE (RDMA over Converged Ethernet) 环境下进行测试。虽然它可能在原生 InfiniBand 环境中工作，但其行为未经充分验证。

---

核心功能

• 流量层面区分: 清晰地将 RDMA 协议层 (RDMA RX/TX) 流量与 网络设备层 (Prio RX/TX) 流量分开展示，便于诊断流量性质。
• 队列监控: 可选的 --monitor-queues (-q) 标志，通过 ethtool 监控每个硬件优先级队列的 RX/TX 速率。
• 状态高亮:
  • ACTIVE: 绿色
  • DOWN: 红色 DIE
  • 其他状态 (如 INIT): 黄色

---

架构与数据流

为便于维护和二次开发，本节详细说明应用的内部工作流程。

graph TD
    subgraph 主线程["主线程: UI 与异步事件"]
        A[事件循环启动] --> B{等待事件}
        B -->|Ctrl-C 信号| C[处理关闭信号]
        B -->|接收到新数据| D[处理数据更新]
        B -->|键盘输入| E[处理用户输入]

        C --> F[更新应用状态]
        D --> F
        E --> F

        F --> G[触发UI重绘]
        G --> H[渲染UI界面]
        H --> B
    end

    subgraph 后台任务["后台任务: 数据采集"]
        I[异步任务启动] -->|1秒间隔| J[遍历所有端口]
        J --> K[更新端口统计]
        K --> L[读取 sysfs]
        L --> M{队列监控已启用?}
        M -->|是| N[执行 ethtool]
        M -->|否| O[计算速率]
        N --> O
        O --> J
        J --> P[克隆状态向量]
        P --> Q[通过通道发送]
    end

    Q --> D

Loading

1. 核心状态 (App 结构体)

App 结构体是应用的核心，它持有所有运行时状态，例如端口数据列表 (ports)、当前的排序键 (sort_key)、退出标志 (should_quit) 等。 值得注意的是，像 --monitor-queues 这样的一次性配置参数，仅在应用初始化阶段 (App::try_new) 被使用，而不会被存储在 App 结构体中，从而保持了运行时状态的精简。

2. 并发模型

应用采用由 tokio 驱动的多线程异步架构，将 UI 渲染与数据 I/O 彻底分离。

• UI 线程: 负责处理用户输入和渲染 TUI。主循环通过 tokio::select! 宏异步等待多个事件源，从不阻塞，确保了界面的高响应性。
• 数据采集任务: 一个独立的 tokio 后台任务，以较低频率（1s）运行，负责所有耗时的 I/O 操作。

3. 状态同步

• MPSC 通道: UI 线程与数据采集任务之间通过 tokio::sync::mpsc 通道进行通信。
• 单向数据流: 数据仅从采集任务单向流向 UI 线程。
• 状态克隆: 每次更新时，采集任务会 clone() 整个端口状态向量 (Vec<IBPort>) 并通过通道发送。
  • 设计权衡: 此方法避免了使用锁 (Mutex) 带来的复杂性，简化了并发模型。

4. 数据源

数据从以下两个来源获取，通过记录前一次的值和时间戳来计算速率。

1. Sysfs (/sys/class/infiniband/) -> RDMA RX/TX

   • 含义: 此数据来自 InfiniBand 协议栈，衡量的是纯粹的 RDMA 流量。
   • 用途: 确认 RDMA 应用是否正在收发数据。

2. ethtool 命令 -> Prio RX/TX

   • 含义: 此数据来自网络设备驱动层，统计流经该物理接口的所有以太网帧。
   • 用途: 监控物理链路的总流量，并验证 QoS 配置。

---

安装与使用

从源码构建

1. 安装 Rust 工具链。
2. 克隆并构建项目：

   git clone https://github.com/your-repo/rdma-dashboard.git
   cd rdma-dashboard
   cargo build --release

   可执行文件位于 ./target/release/rdma-dashboard。

使用示例

# 监控所有端口
./target/release/rdma-dashboard -a

# 监控所有端口并显示队列信息 (可能需要 sudo)
sudo ./target/release/rdma-dashboard -a -q

# 监控指定端口
./target/release/rdma-dashboard -i mlx5_0-1 mlx5_1-1

快捷键

按键	功能
q / Ctrl+C	退出
n	按名称排序
r	按 RX 速率排序
t	按 TX 速率排序

---

未来方向 (TODO)

• 性能优化 (ethtool):
  • 问题: 当前通过执行 ethtool 子进程来获取队列数据，这是数据采集中资源开销最大的部分。
  • 方向: 未来版本可考虑提供一个可选的 netlink 后端，通过编译特性 (feature flag) 启用，以实现极致的性能并消除子进程依赖。

致谢

本项目基于一个初始的 Bash 脚本，在一个 AI Agent的帮助下一步重构而来。轻喷。
